Giunzione a croce
Temperatura Esercizio: da 0 ºC a 60 ºC
Pressione Esercizio: 10 Bar
Scheda Tecnica: Download PDF
Materiali Costruttivi: Ottone nichelato e PBT ·
Tubi Utilizzabili: Tubo Poliammide · Tubo Poliammide PA12 · Tubo Poliuretano · Tubo Poliuretano a base poliestere ·
Tipi Oring: NBR senza silicone ·
Fluidi Compatibili: Aria · Aria Compressa · Vuoto ·
Referenze PZA

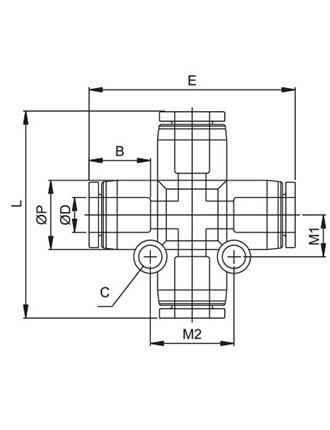

| Codice | ØD | ØP | L | E | ØC | B | M1 | M2 | Passaggio | Peso | Q.TY | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PZA0400N | 4 | 10,5 | 37,2 | 35,5 | 3,3 | 14,8 | 6,4 | 12,8 | 3,0 | 9,0 | 50 | |||||||||||||||||||
| PZA0600N | 6 | 12,5 | 42,1 | 41,4 | 3,3 | 16,4 | 7,5 | 15,0 | 5,0 | 12,0 | 50 | |||||||||||||||||||
| PZA0800N | 8 | 15,0 | 46,6 | 44,7 | 4,2 | 18,3 | 9,1 | 18,2 | 6,8 | 18,0 | 25 | |||||||||||||||||||
| PZA1000N | 10 | 17,5 | 50,8 | 48,5 | 4,3 | 19,7 | 10,2 | 20,3 | 8,0 | 24,0 | 25 | |||||||||||||||||||
| PZA1200N | 12 | 20,5 | 57,7 | 55,3 | 4,3 | 22,4 | 11,9 | 23,7 | 10,0 | 40,0 | 20 |
