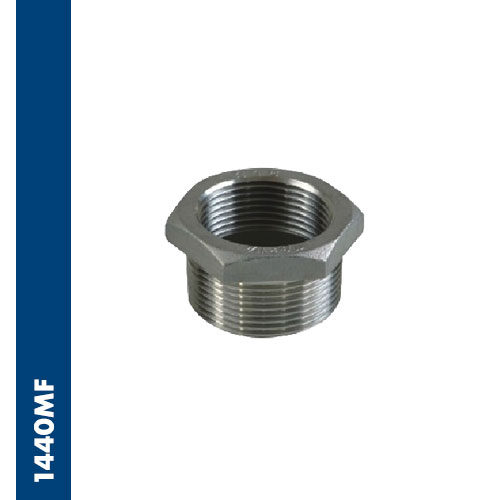

Riduzione maschio conico BSPT / femmina cilindrico BSPP microfuso
Temperatura Esercizio: da -20 ºC a 200 ºC
Pressione Esercizio: 16 Bar
Scheda Tecnica: Download PDF
Materiali Costruttivi: Acciaio inox AISI 316 ·
Tubi Utilizzabili:
Tipi Oring:
Fluidi Compatibili: Aria · Aria Compressa ·
Referenze 1440MF

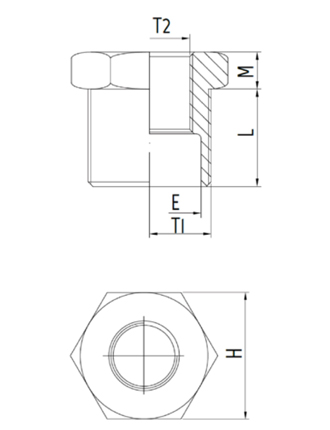

| Codice | T1 | T2 | E | L | M | H | ||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1440MF1418 | R1/4" | G1/8" | 8,0 | 10,5 | 4,0 | 14,5 | ||||||||||||||||||||||||
| 1440MF3818 | R3/8" | G1/8" | 11,5 | 11,0 | 5,0 | 18,5 | ||||||||||||||||||||||||
| 1440MF3814 | R3/8" | G1/4" | 11,5 | 11,0 | 5,0 | 18,5 | ||||||||||||||||||||||||
| 1440MF1214 | R1/2" | G1/4" | 15,0 | 14,5 | 5,0 | 22,5 | ||||||||||||||||||||||||
| 1440MF1238 | R1/2" | G3/8" | 15,0 | 14,5 | 5,0 | 22,5 | ||||||||||||||||||||||||
| 1440MF3438 | R3/4" | G3/8" | 20,5 | 15,5 | 5,5 | 28,0 | ||||||||||||||||||||||||
| 1440MF3412 | R3/4" | G1/2" | 20,5 | 15,5 | 5,5 | 28,0 | ||||||||||||||||||||||||
| 1440MF112 | R1" | G1/2" | 26,0 | 18,0 | 6,0 | 35,0 | ||||||||||||||||||||||||
| 1440MF134 | R1" | G3/4" | 26,0 | 18,0 | 6,0 | 35,0 | ||||||||||||||||||||||||
| 1440MF11434 | R1-1/4" | G3/4" | 34,5 | 20,5 | 6,5 | 44,0 | ||||||||||||||||||||||||
| 1440MF1141 | R1-1/4" | G1" | 34,5 | 20,5 | 6,5 | 44,0 | ||||||||||||||||||||||||
| 1440MF1121 | R1-1/2" | G1" | 40,0 | 20,5 | 6,5 | 49,5 | ||||||||||||||||||||||||
| 1440MF112114 | R1-1/2" | G1-1/4" | 40,0 | 20,5 | 6,5 | 49,5 | ||||||||||||||||||||||||
| 1440MF2114 | R2" | G1-1/4" | 51,0 | 25,0 | 7,0 | 61,5 | ||||||||||||||||||||||||
| 1440MF2112 | R2" | G1-1/2" | 51,0 | 25,0 | 7,0 | 61,5 |
