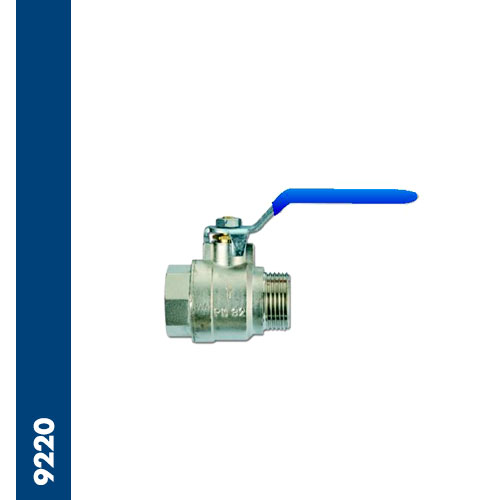

Valvola a sfera universale a passaggio totale, attacchi filettati BSPP M/F - leva blu
Temperatura Esercizio: da -20 ºC a 160 ºC
Pressione Esercizio: 0 Bar
Scheda Tecnica: Download PDF
Materiali Costruttivi: Ottone ·
Tubi Utilizzabili:
Tipi Oring:
Fluidi Compatibili: Aria Compressa · Fluidi compatibili con i materiali costruttivi ·
Referenze 9220
| Codice | T | DN | PN (Bar) | F | S | C | L | H (hex) | Peso | Q.TY | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 9220TR1 | G1" | G1" | 25 | 40 | 115 | 70 | 59 | 38 | 413g | |||||||||||||||||||||
| 9220TR112 | G1-1/2" | G1-1/2" | 40 | 32 | 150 | 91 | 75 | 54 | 930g | |||||||||||||||||||||
| 9220TR114 | G1"-1/4" | 32 | 40 | 17 | 81 | 71 | 115 | 47 | 620,0 | 1 | ||||||||||||||||||||
| 9220TR12 | G1/2" | G1/2" | 15 | 50 | 92 | 50 | 43 | 25 | 174g | |||||||||||||||||||||
| 9220TR14 | G1/4" | 10 | 50 | 9 | 44 | 35 | 80 | 17 | 115,0 | 1 | ||||||||||||||||||||
| 9220TR2 | G2" | 50 | 32 | 20,5 | 108 | 88 | 150 | 66 | 1430,0 | 1 | ||||||||||||||||||||
| 9220TR34 | G3/4" | G3/4" | 20 | 50 | 92 | 58 | 47 | 31 | 245g | |||||||||||||||||||||
| 9220TR38 | G3/8" | 10 | 50 | 9 | 45 | 41 | 80 | 20 | 120,0 | 1 |
