Regolatore di flusso a banjo con scarico manuale, conico BSPT per cilindri nichelati
Temperatura Esercizio: da 0 ºC a 60 ºC
Pressione Esercizio: 10 Bar
Scheda Tecnica: Download PDF
Materiali Costruttivi: Ottone nichelato e PBT ·
Tubi Utilizzabili: Tubo Poliammide · Tubo Poliuretano ·
Tipi Oring: NBR ·
Fluidi Compatibili: Aria Compressa ·
Referenze NSSP

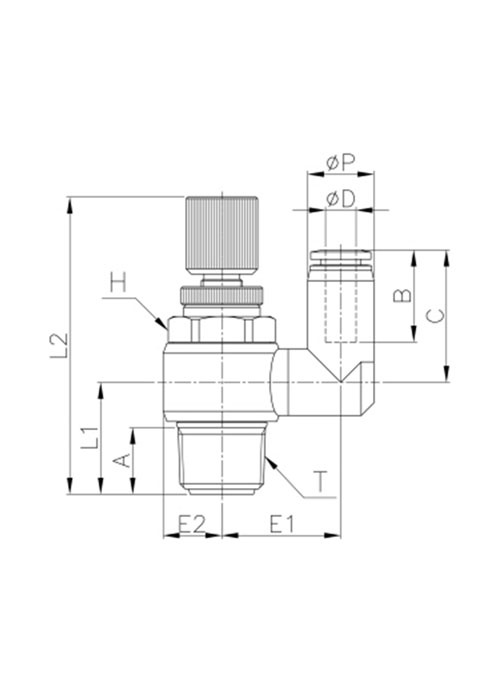

| Codice | ØD | ØP | T | L1 | L2 Min | L2 Max | E1 | E2 | A | B | H (hex) | C | Peso | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NSSP04R01 | 4 | 10,5 | R1/8" | 15,1 | 52,4 | 57,6 | 14,3 | 7,0 | 8,2 | 14,8 | 11 | 20,3 | 28,5 | |||||||||||||||||
| NSSP04R02 | 4 | 10,5 | R1/4" | 18,4 | 51,3 | 57,1 | 17,8 | 9,2 | 11,0 | 14,8 | 15 | 20,3 | 40,3 | |||||||||||||||||
| NSSP06R01 | 6 | 12,5 | R1/8" | 15,6 | 52,4 | 57,6 | 15,0 | 7,0 | 8,2 | 16,4 | 11 | 24,0 | 29,9 | |||||||||||||||||
| NSSP06R02 | 6 | 12,5 | R1/4" | 18,4 | 51,3 | 57,1 | 20,3 | 9,2 | 11,0 | 16,4 | 15 | 25,9 | 42,8 | |||||||||||||||||
| NSSP06R03 | 6 | 12,5 | R3/8" | 21,9 | 57,0 | 64,4 | 23,3 | 11,5 | 12,2 | 16,4 | 19 | 25,9 | 65,9 | |||||||||||||||||
| NSSP08R01 | 8 | 14,8 | R1/8" | 15,6 | 52,4 | 57,6 | 16,2 | 7,0 | 8,2 | 18,3 | 11 | 24,9 | 30,9 | |||||||||||||||||
| NSSP08R02 | 8 | 14,8 | R1/4" | 18,4 | 51,3 | 57,1 | 19,3 | 9,2 | 11,0 | 18,3 | 15 | 28,3 | 43,9 | |||||||||||||||||
| NSSP08R03 | 8 | 14,8 | R3/8" | 22,4 | 57,0 | 64,4 | 24,6 | 11,5 | 12,2 | 18,3 | 19 | 29,3 | 67,0 | |||||||||||||||||
| NSSP08R04 | 8 | 14,8 | R1/2" | 26,6 | 63,4 | 70,6 | 26,6 | 14,3 | 16,5 | 18,3 | 24 | 29,3 | 104,8 | |||||||||||||||||
| NSSP10R02 | 10 | 17,5 | R1/4" | 18,4 | 51,3 | 57,1 | 20,3 | 9,2 | 11,0 | 20,2 | 15 | 30,7 | 44,1 | |||||||||||||||||
| NSSP10R03 | 10 | 17,5 | R3/8" | 22,4 | 57,0 | 64,4 | 24,6 | 11,5 | 12,2 | 20,2 | 19 | 31,7 | 68,8 | |||||||||||||||||
| NSSP10R04 | 10 | 17,5 | R1/2" | 26,7 | 63,4 | 70,6 | 26,7 | 14,3 | 16,5 | 20,2 | 24 | 33,1 | 108,0 | |||||||||||||||||
| NSSP12R02 | 12 | 20,5 | R1/4" | 18,4 | 51,3 | 57,1 | 21,8 | 9,2 | 11,0 | 22,9 | 15 | 33,4 | 46,0 | |||||||||||||||||
| NSSP12R03 | 12 | 20,5 | R3/8" | 22,4 | 57,0 | 64,4 | 24,6 | 11,5 | 12,2 | 22,9 | 19 | 34,4 | 75,1 | |||||||||||||||||
| NSSP12R04 | 12 | 20,5 | R1/2" | 26,7 | 63,4 | 70,6 | 26,7 | 14,3 | 16,5 | 22,9 | 24 | 35,8 | 110,8 |
