Manicotto F/F ridotto cilindrico BSPP
Temperatura Esercizio: da -20 ºC a 180 ºC
Pressione Esercizio: 150 Bar
Scheda Tecnica: Download PDF
Materiali Costruttivi: Acciaio inox AISI 316L ·
Tubi Utilizzabili:
Tipi Oring:
Fluidi Compatibili: Acqua · Acqua Potabile · Aria Compressa · Fluidi alimentari compatibili con i materiali costruttivi ·
Referenze 1426

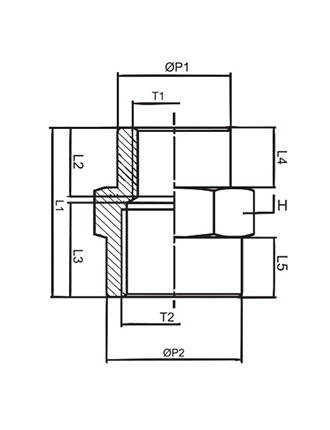

| Codice | T1 | T2 | PN (Bar) | ØP1 | ØP2 | L1 | L2 | L3 | L4 | L5 | H (hex) | Peso | Q.TY | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1426TR1814 | G1/8" | G1/4" | 150 | 13,5 | 16,5 | 23,0 | 9,1 | 13 | 7,0 | 9,0 | 17 | 18,4 | 10 | |||||||||||||||||
| 1426TR1438 | G1/4" | G3/8" | 150 | 18,0 | 21,5 | 27,0 | 11,0 | 15 | 9,5 | 9,5 | 22 | 36,2 | 10 | |||||||||||||||||
| 1426TR1412 | G1/4" | G1/2" | 150 | 18,0 | 26,5 | 30,0 | 10,8 | 17 | 9,5 | 10,5 | 27 | 56,8 | 10 | |||||||||||||||||
| 1426TR3812 | G3/8" | G1/2" | 150 | 21,5 | 26,5 | 30,0 | 11,8 | 17 | 8,0 | 13,0 | 27 | 61,6 | 10 | |||||||||||||||||
| 1426TR1234 | G1/2" | G3/4" | 150 | 26,5 | 31,5 | 36,0 | 14,6 | 20 | 11,0 | 15,0 | 32 | 88,3 | 10 |
