Swivel male central Tee BSPT thread
Temperature Operating: from -20 ºC to 80 ºC
Working Pressure: 20 Bar
Technical data sheet: Download PDF
Construction Materials: nickel plated brass and PA66 ·
Usable tubes: calibrated FEP tube · polyammide tube · polyethylene tube ·
Types Oring: NBR ·
Compatible Fluids: air · compressed air · vacuum · water ·
References MPT

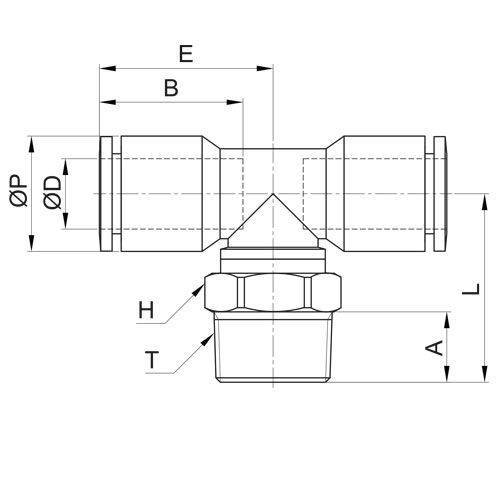

| Code | ØD | ØP | T | L | E | A | B | H (hex) | DN | Weight | Q.TY | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MPT04R01W | 4 | 9,3 | R1/8" | 18,7 | 15,6 | 7,0 | 12,9 | 10 | 3,5 | 7,4 | 100 | |||||||||||||||||||
| MPT04R02W | 4 | 9,3 | R1/4" | 21,7 | 15,6 | 10,0 | 12,9 | 14 | 3,5 | 13,3 | 100 | |||||||||||||||||||
| MPT04R03W | 4 | 9,3 | R3/8" | 21,7 | 15,6 | 10,0 | 12,9 | 17 | 3,5 | 19,8 | 50 | |||||||||||||||||||
| MPT06R01W | 6 | 11,5 | R1/8" | 20,0 | 17,3 | 7,0 | 14,9 | 12 | 3,5 | 8,4 | 50 | |||||||||||||||||||
| MPT06R02W | 6 | 11,5 | R1/4" | 23,0 | 17,3 | 10,0 | 14,9 | 14 | 3,5 | 14,4 | 50 | |||||||||||||||||||
| MPT06R03W | 6 | 11,5 | R3/8" | 23,0 | 17,3 | 10,0 | 14,9 | 17 | 3,5 | 20,8 | 50 | |||||||||||||||||||
| MPT08R01W | 8 | 13,6 | R1/8" | 21,8 | 21,2 | 7,0 | 16,9 | 14 | 4,0 | 7,9 | 50 | |||||||||||||||||||
| MPT08R02W | 8 | 13,6 | R1/4" | 24,8 | 21,2 | 10,0 | 16,9 | 14 | 4,0 | 14,7 | 50 | |||||||||||||||||||
| MPT08R03W | 8 | 13,6 | R3/8" | 24,8 | 21,2 | 10,0 | 16,9 | 17 | 4,0 | 21,2 | 50 | |||||||||||||||||||
| MPT08R04W | 8 | 13,6 | R1/2" | 27,3 | 21,2 | 13,0 | 16,9 | 21 | 4,0 | 36,1 | 25 | |||||||||||||||||||
| MPT10R02W | 10 | 16,4 | R1/4" | 26,8 | 24,6 | 10,0 | 24,7 | 17 | 9,0 | 16,4 | 25 | |||||||||||||||||||
| MPT10R03W | 10 | 16,4 | R3/8" | 26,8 | 24,6 | 10,0 | 24,7 | 17 | 9,0 | 22,0 | 25 | |||||||||||||||||||
| MPT10R04W | 10 | 16,4 | R1/2" | 29,8 | 24,6 | 13,0 | 24,7 | 21 | 9,0 | 35,9 | 25 | |||||||||||||||||||
| MPT12R02W | 12 | 19,5 | R1/4" | 28,5 | 28,7 | 10,0 | 28,3 | 19 | 9,8 | 20,2 | 25 | |||||||||||||||||||
| MPT12R03W | 12 | 19,5 | R3/8" | 28,5 | 28,7 | 10,0 | 28,3 | 19 | 9,8 | 25,8 | 25 | |||||||||||||||||||
| MPT12R04W | 12 | 19,5 | R1/2" | 31,5 | 28,7 | 13,0 | 28,3 | 21 | 9,8 | 39,7 | 20 |
