Flow regulator with manual quick exhaust valve BSPP thread
Temperature Operating: from 0 ºC to 60 ºC
Working Pressure: 10 Bar
Technical data sheet: Download PDF
Construction Materials:
Usable tubes: polyammide tube · polyethylene tube ·
Types Oring: NBR silicon free ·
Compatible Fluids: compressed air ·
References NSCP-G

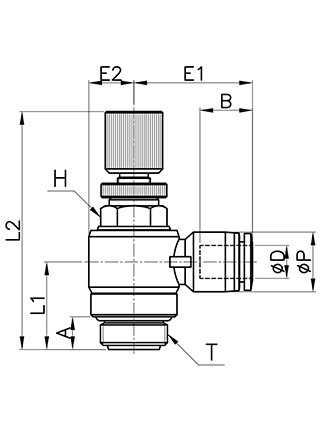

| Code | ØD | ØP | T | L1 | L2-Min | L2-Max | E1 | E2 | A | B | H (hex) | Weight | Q.TY | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NSCP04G01 | 4 | 10,5 | G1/8" | 15,1 | 52,4 | 57,6 | 23,3 | 7,0 | 6,0 | 15,3 | 11 | 30,3 | 25 | |||||||||||||||||
| NSCP04G02 | 4 | 10,5 | G1/4" | 17,6 | 51,3 | 57,1 | 25,3 | 9,0 | 8,0 | 15,3 | 12 | 39,0 | 25 | |||||||||||||||||
| NSCP06G01 | 6 | 12,5 | G1/8" | 15,1 | 52,4 | 57,6 | 24,2 | 7,0 | 6,0 | 16,4 | 11 | 31,1 | 25 | |||||||||||||||||
| NSCP06G02 | 6 | 12,5 | G1/4" | 17,6 | 51,3 | 57,1 | 26,2 | 9,0 | 8,0 | 16,4 | 12 | 39,7 | 25 | |||||||||||||||||
| NSCP06G03 | 6 | 12,5 | G3/8" | 21,4 | 57,0 | 64,4 | 27,7 | 11,0 | 8,0 | 16,4 | 14 | 63,7 | 25 | |||||||||||||||||
| NSCP06G04 | 6 | 12,5 | G1/2" | 22,9 | 63,4 | 70,6 | 30,8 | 14,0 | 9,0 | 16,4 | 17 | 97,5 | 15 | |||||||||||||||||
| NSCP08G01 | 8 | 14,5 | G1/8" | 14,0 | 52,4 | 57,6 | 25,9 | 7,0 | 6,0 | 18,3 | 11 | 32,0 | 25 | |||||||||||||||||
| NSCP08G02 | 8 | 14,5 | G1/4" | 16,9 | 51,3 | 57,1 | 27,9 | 9,0 | 8,0 | 18,3 | 12 | 40,8 | 25 | |||||||||||||||||
| NSCP08G03 | 8 | 14,5 | G3/8" | 21,4 | 57,0 | 64,4 | 28,9 | 11,0 | 8,0 | 18,3 | 14 | 64,7 | 25 | |||||||||||||||||
| NSCP08G04 | 8 | 14,5 | G1/2" | 22,9 | 63,4 | 70,6 | 31,8 | 14,0 | 9,0 | 18,3 | 17 | 98,5 | 15 | |||||||||||||||||
| NSCP10G01 | 10 | 17,5 | G1/8" | 17,7 | 52,4 | 57,6 | 28,1 | 7,0 | 6,0 | 19,7 | 11 | 33,8 | 25 | |||||||||||||||||
| NSCP10G02 | 10 | 17,5 | G1/4" | 18,9 | 51,3 | 57,1 | 29,9 | 9,0 | 8,0 | 19,7 | 12 | 42,5 | 25 | |||||||||||||||||
| NSCP10G03 | 10 | 17,5 | G3/8" | 20,1 | 57,0 | 64,4 | 31,0 | 11,2 | 8,0 | 19,7 | 14 | 66,3 | 25 | |||||||||||||||||
| NSCP10G04 | 10 | 17,5 | G1/2" | 22,9 | 63,4 | 70,6 | 33,4 | 14,0 | 9,0 | 19,7 | 17 | 99,8 | 15 | |||||||||||||||||
| NSCP12G02 | 12 | 20,5 | G1/4" | 20,4 | 51,3 | 57,1 | 33,3 | 9,0 | 8,0 | 22,4 | 12 | 45,4 | 25 | |||||||||||||||||
| NSCP12G03 | 12 | 20,5 | G3/8" | 19,3 | 57,0 | 64,4 | 33,7 | 11,5 | 8,0 | 21,9 | 14 | 69,0 | 25 | |||||||||||||||||
| NSCP12G04 | 12 | 20,5 | G1/2" | 21,7 | 63,4 | 70,6 | 36,1 | 14,0 | 9,0 | 21,9 | 17 | 102,8 | 15 |
