Swivel male tee BSPP & metric thread nickel plated
Temperature Operating: from -20 ºC to 80 ºC
Working Pressure: 16 Bar
Technical data sheet: Download PDF
Construction Materials: Nickel plated brass UNI EN 12164 CW 614N & UNI EN 12165 CW 617N ·
Usable tubes: polyammide tube · polyethylene tube ·
Types Oring: NBR silicon free ·
Compatible Fluids: air · compressed air · vacuum ·
References OTRT-G

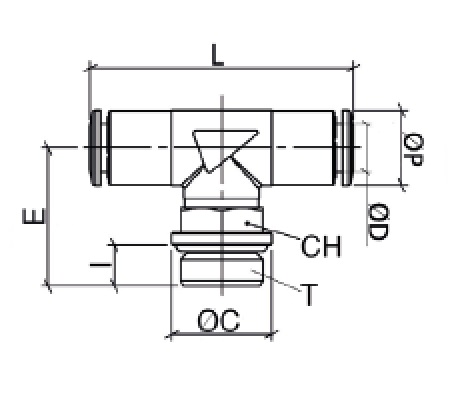

| Code | ØD | T | ØP | I | E | L | CH | Weight | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| OTRT04G01 | 4 | G1/8" | 10 | 5,5 | 19,5 | 39 | 13 | 29,0 | ||||||||||||||||||||||
| OTRT04G02 | 4 | G1/4" | 10 | 6,5 | 22 | 39 | 13 | 29,0 | ||||||||||||||||||||||
| OTRT04M5 | 4 | M5x0,8 | 10 | 4 | 17 | 32 | 8 | 17,0 | ||||||||||||||||||||||
| OTRT06G01 | 6 | G1/8" | 12 | 5,5 | 19,5 | 42 | 13 | 29,0 | ||||||||||||||||||||||
| OTRT06G02 | 6 | G1/4" | 12 | 6,5 | 22 | 42 | 13 | 32,0 | ||||||||||||||||||||||
| OTRT06M5 | 6 | M5x0,8 | 12 | 4 | 17 | 40 | 8 | 21,0 | ||||||||||||||||||||||
| OTRT08G01 | 8 | G1/8" | 14 | 5,5 | 19,5 | 46,5 | 13 | 33,0 | ||||||||||||||||||||||
| OTRT08G02 | 8 | G1/4" | 14 | 6,5 | 22 | 46,5 | 13 | 35,5 | ||||||||||||||||||||||
| OTRT08G03 | 8 | G3/8" | 14 | 7,5 | 23,5 | 46,5 | 13 | 39,0 | ||||||||||||||||||||||
| OTRT10G02 | 10 | G1/4" | 16 | 6,5 | 23 | 52 | 16 | 52,0 | ||||||||||||||||||||||
| OTRT10G03 | 10 | G3/8" | 16 | 7,5 | 26 | 52 | 16 | 56,0 | ||||||||||||||||||||||
| OTRT10G04 | 10 | G1/2" | 16 | 9 | 27,5 | 52 | 16 | 64,5 | ||||||||||||||||||||||
| OTRT12G02 | 12 | G1/4" | 19 | 6,5 | 25,5 | 62 | 20 | 75,0 | ||||||||||||||||||||||
| OTRT12G03 | 12 | G3/8" | 19 | 7,5 | 26,5 | 62 | 20 | 77,0 | ||||||||||||||||||||||
| OTRT12G04 | 12 | G1/2" | 19 | 9 | 29 | 62 | 20 | 82,0 |
