Banjo male elbow flow regulator BSPT thraed for valves with handle regulation
Temperature Operating: from 0 ºC to 60 ºC
Working Pressure: 10 Bar
Technical data sheet: Download PDF
Construction Materials:
Usable tubes: polyammide tube ·
Types Oring: NBR ·
Compatible Fluids: air ·
References WTFR-IN

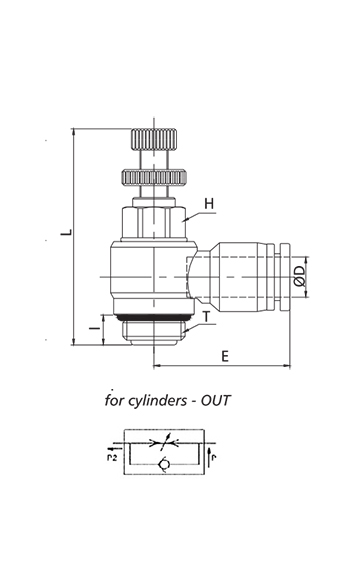

| Code | ØD | T | I | L-max | E | H (hex) | Weight | Q.TY | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| WTFR04R01-IN | 4 | G1/8" | 5 | 39,7 | 22,3 | 8 | 18 | 50 | ||||||||||||||||||||||
| WTFR04R02-IN | 4 | G1/4" | 6 | 45,5 | 24,1 | 12 | 35,9 | 25 | ||||||||||||||||||||||
| WTFR06R01-IN | 6 | G1/8" | 5 | 39,7 | 23,1 | 8 | 18,5 | 50 | ||||||||||||||||||||||
| WTFR06R02-IN | 6 | G1/4" | 6 | 45,5 | 25 | 12 | 36,5 | 25 | ||||||||||||||||||||||
| WTFR06R03-IN | 6 | G3/8" | 7,2 | 52 | 26,8 | 14 | 60,5 | 20 | ||||||||||||||||||||||
| WTFR06R04-IN | 6 | G1/2" | 8,2 | 58 | 29,8 | 17 | 92,7 | 10 | ||||||||||||||||||||||
| WTFR08R01-IN | 8 | G1/8" | 5 | 39,7 | 25,6 | 8 | 19,3 | 50 | ||||||||||||||||||||||
| WTFR08R02-IN | 8 | G1/4" | 6 | 45,5 | 28,6 | 12 | 37,3 | 25 | ||||||||||||||||||||||
| WTFR08R03-IN | 8 | G3/8" | 7,2 | 52 | 29,6 | 14 | 61,1 | 20 | ||||||||||||||||||||||
| WTFR08R04-IN | 8 | G1/2" | 8,2 | 58 | 32,6 | 1 | 93,4 | 10 | ||||||||||||||||||||||
| WTFR10R01-IN | 10 | G1/8" | 5 | 39,7 | 28,8 | 8 | 22,7 | 25 | ||||||||||||||||||||||
| WTFR10R02-IN | 10 | G1/4" | 6 | 45,5 | 31,1 | 12 | 40,7 | 25 | ||||||||||||||||||||||
| WTFR10R03-IN | 10 | G3/8" | 7,2 | 52 | 31,6 | 14 | 64,5 | 20 | ||||||||||||||||||||||
| WTFR10R04-IN | 10 | G1/2" | 8,2 | 58 | 34,6 | 17 | 96,8 | 10 | ||||||||||||||||||||||
| WTFR12R02-IN | 12 | G1/4" | 6 | 45,5 | 33,5 | 12 | 42,2 | 25 | ||||||||||||||||||||||
| WTFR12R03-IN | 12 | G3/8" | 7,2 | 52 | 35,6 | 14 | 66,1 | 20 | ||||||||||||||||||||||
| WTFR12R04-IN | 12 | G1/2" | 8,2 | 58 | 36,6 | 17 | 98,3 | 10 |
