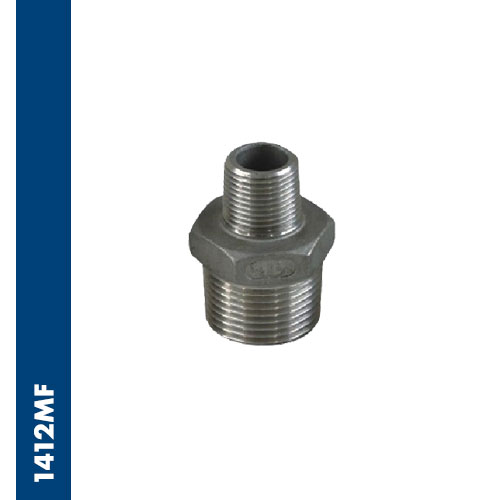

Nipplo ridotto conico BSPT microfuso
Temperatura Esercizio: da -20 ºC a 200 ºC
Pressione Esercizio: 16 Bar
Scheda Tecnica: Download PDF
Materiali Costruttivi: Acciaio inox AISI 316 ·
Tubi Utilizzabili:
Tipi Oring:
Fluidi Compatibili: Aria · Aria Compressa ·
Referenze 1412MF

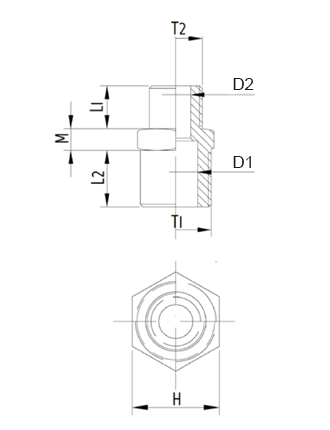

| Codice | T1 | T2 | L1 | L2 | M | D1 | D2 | H | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1412MF1418 | R1/4" | R1/8" | 8,0 | 10,5 | 4,0 | 8,0 | 5,5 | 14,5 | ||||||||||||||||||||||
| 1412MF3818 | R3/8" | R1/8" | 8,0 | 11,0 | 5,0 | 11,5 | 5,5 | 18,0 | ||||||||||||||||||||||
| 1412MF3814 | R3/8" | R1/4" | 10,5 | 11,0 | 5,0 | 11,5 | 8,0 | 18,0 | ||||||||||||||||||||||
| 1412MF1214 | R1/2" | R1/4" | 10,5 | 14,5 | 5,0 | 15,0 | 8,0 | 22,0 | ||||||||||||||||||||||
| 1412MF1238 | R1/2" | R3/8" | 11,0 | 14,5 | 5,0 | 15,0 | 11,5 | 22,0 | ||||||||||||||||||||||
| 1412MF3438 | R3/4" | R3/8" | 11,0 | 15,5 | 5,5 | 20,5 | 11,5 | 28,0 | ||||||||||||||||||||||
| 1412MF3412 | R3/4" | R1/2" | 14,5 | 15,5 | 5,5 | 20,5 | 15,0 | 28,0 | ||||||||||||||||||||||
| 1412MF138 | 1" | R3/8" | 11,0 | 18,0 | 6,0 | 26,0 | 11,5 | 35,0 | ||||||||||||||||||||||
| 1412MF112 | 1" | R1/2" | 14,5 | 18,0 | 6,0 | 26,0 | 15,0 | 35,0 | ||||||||||||||||||||||
| 1412MF134 | 1" | R3/4" | 15,5 | 18,0 | 6,0 | 26,0 | 20,5 | 35,0 | ||||||||||||||||||||||
| 1412MF11434 | 1-1/4" | R3/4" | 15,5 | 20,5 | 6,5 | 34,5 | 20,5 | 43,5 | ||||||||||||||||||||||
| 1412MF1141 | 1-1/4" | 1" | 18,0 | 20,5 | 6,5 | 34,5 | 26,0 | 43,5 | ||||||||||||||||||||||
| 1412MF1121 | 1-1/2" | 1" | 18,0 | 20,5 | 6,5 | 40,0 | 26,0 | 49,0 | ||||||||||||||||||||||
| 1412MF112114 | 1-1/2" | 1-1/4" | 20,5 | 20,5 | 6,5 | 40,0 | 34,5 | 49,0 | ||||||||||||||||||||||
| 1412MF21 | 2" | 1" | 18,0 | 25,0 | 7,0 | 51,0 | 26,0 | 61,5 | ||||||||||||||||||||||
| 1412MF2114 | 2" | 1-1/4" | 20,5 | 25,0 | 7,0 | 51,0 | 34,5 | 61,5 | ||||||||||||||||||||||
| 1412MF2112 | 2" | 1-1/2" | 20,5 | 25,0 | 7,0 | 51,0 | 40,0 | 61,5 |
