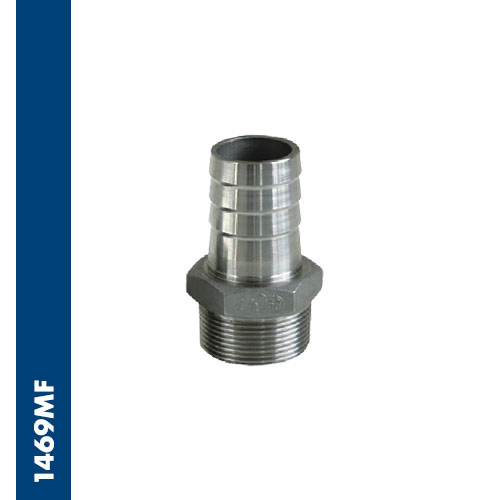

Portagomma maschio conico BSPT microfuso
Temperatura Esercizio: da -20 ºC a 200 ºC
Pressione Esercizio: 16 Bar
Scheda Tecnica: Download PDF
Materiali Costruttivi: Acciaio inox AISI 316 ·
Tubi Utilizzabili:
Tipi Oring:
Fluidi Compatibili: Aria · Aria Compressa ·
Referenze 1469MF
| Codice | T | E | J | K | L | V | D | H | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1469MF18T7 | R1/8" | 5,7 | 11,0 | 6,3 | 23,7 | 4,0 | 6,7 | 13 | ||||||||||||||||||||||
| 1469MF14T9 | R1/4" | 8,0 | 10,5 | 4,0 | 28,0 | 5,0 | 9,0 | 15 | ||||||||||||||||||||||
| 1469MF38T11 | R3/8" | 11,5 | 11,0 | 5,0 | 33,0 | 7,0 | 11,5 | 18 | ||||||||||||||||||||||
| 1469MF12T15 | R1/2" | 15,0 | 14,5 | 5,0 | 38,0 | 10,5 | 15,0 | 22 | ||||||||||||||||||||||
| 1469MF34T20 | R3/4" | 20,5 | 15,5 | 5,5 | 45,0 | 15,0 | 20,0 | 28 | ||||||||||||||||||||||
| 1469MF1T265 | R1" | 26,0 | 18,0 | 6,0 | 52,0 | 22,0 | 26,5 | 35 | ||||||||||||||||||||||
| 1469MF114T33 | R1-1/4" | 34,5 | 20,5 | 6,5 | 52,0 | 27,5 | 34,0 | 44 | ||||||||||||||||||||||
| 1469MF112T40 | R1-1/2" | 40,0 | 20,5 | 6,5 | 56,0 | 34,0 | 40,0 | 50 | ||||||||||||||||||||||
| 1469MF2T52 | R2" | 51,0 | 25,0 | 7,0 | 60,0 | 45,0 | 52,0 | 61,5 |
