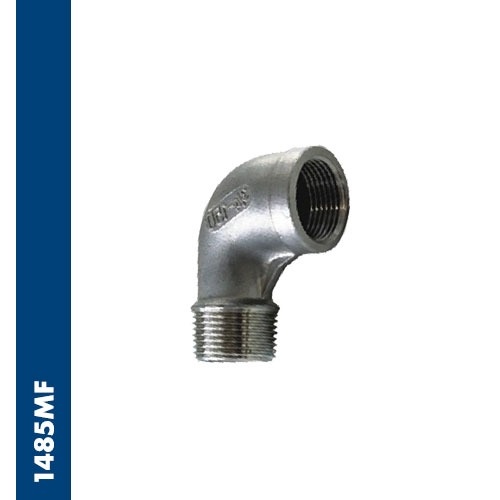

Gomito maschio conico BSPT / femmina cilindrico BSPP pressofuso
Temperatura Esercizio: da -20 ºC a 200 ºC
Pressione Esercizio: 16 Bar
Scheda Tecnica: Download PDF
Materiali Costruttivi: Acciaio inox AISI 316 ·
Tubi Utilizzabili:
Tipi Oring:
Fluidi Compatibili: Aria · Aria Compressa ·
Referenze 1485MF

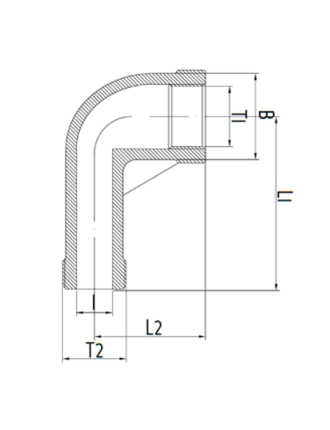

| Codice | T1 | T2 | B | L1 | L2 | I | ||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1485MF18 | G1/8" | R1/8" | 13,0 | 26,0 | 17,0 | 5,5 | ||||||||||||||||||||||||
| 1485MF14 | G1/4" | R1/4" | 16,5 | 27,0 | 19,0 | 8,0 | ||||||||||||||||||||||||
| 1485MF38 | G3/8" | R3/8" | 19,7 | 29,0 | 23,0 | 11,5 | ||||||||||||||||||||||||
| 1485MF12 | G1/2" | R1/2" | 24,5 | 35,0 | 27,0 | 15,0 | ||||||||||||||||||||||||
| 1485MF34 | G3/4" | R3/4" | 30,0 | 40,0 | 32,0 | 20,5 | ||||||||||||||||||||||||
| 1485MF1 | G1" | R1" | 37,5 | 46,0 | 38,0 | 26,0 | ||||||||||||||||||||||||
| 1485MF114 | G1-1/4" | R1-1/4" | 46,5 | 54,0 | 45,0 | 34,5 | ||||||||||||||||||||||||
| 1485MF112 | G1-1/2" | R1-1/2" | 53,0 | 57,0 | 48,0 | 40,0 | ||||||||||||||||||||||||
| 1485MF2 | G2" | R2" | 65,5 | 70,0 | 57,0 | 51,0 |
