Male hand valve BSPP thread (flow thread-tube)
Temperature Operating: from 0 ºC to 60 ºC
Working Pressure: 10 Bar
Technical data sheet: Download PDF
Construction Materials:
Usable tubes: polyammide tube ·
Types Oring: NBR silicon free ·
Compatible Fluids: compressed air ·
References HVF-G

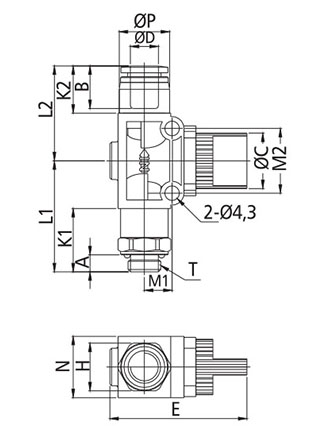

| Code | ØD | T | ØP | H (hex) | ØC | N | E | A | B | K1 | K2 | L1 | L2 | M1 | M2 | Weight | Q.TY | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HVF06G01 | 6 | G1/8" | 12,5 | 14 | 16,3 | 18,0 | 40,3 | 5,0 | 16,4 | 18,6 | 12,3 | 32,6 | 26,3 | 8,2 | 19,0 | 37,0 | 25 | |||||||||||||
| HVF06G02 | 6 | G1/4" | 12,5 | 17 | 16,3 | 18,0 | 40,3 | 6,5 | 16,4 | 20,6 | 12,3 | 34,6 | 26,3 | 8,2 | 19,0 | 37,0 | 25 | |||||||||||||
| HVF06G03 | 6 | G3/8" | 12,5 | 20 | 16,3 | 18,0 | 40,3 | 6,5 | 16,4 | 20,1 | 12,3 | 34,1 | 26,3 | 8,2 | 19,0 | 47,0 | 25 | |||||||||||||
| HVF08G01 | 8 | G1/8" | 14,8 | 14 | 16,3 | 18,0 | 40,3 | 5,0 | 18,7 | 18,6 | 13,9 | 32,6 | 27,9 | 8,2 | 19,0 | 35,0 | 25 | |||||||||||||
| HVF08G02 | 8 | G1/4" | 14,8 | 17 | 16,3 | 18,0 | 40,3 | 6,5 | 18,7 | 20,6 | 13,9 | 34,6 | 27,9 | 8,2 | 19,0 | 41,0 | 25 | |||||||||||||
| HVF08G03 | 8 | G3/8" | 14,8 | 20 | 16,3 | 18,0 | 40,3 | 6,5 | 18,7 | 20,1 | 13,9 | 34,1 | 27,9 | 8,2 | 19,0 | 48,0 | 25 | |||||||||||||
| HVF10G02 | 10 | G1/4" | 17,5 | 17 | 19,3 | 21,2 | 40,5 | 6,5 | 20,1 | 19,0 | 14,4 | 35,5 | 30,9 | 10,9 | 24,0 | 58,0 | 20 | |||||||||||||
| HVF10G03 | 10 | G3/8" | 17,5 | 20 | 19,3 | 21,2 | 40,5 | 6,5 | 20,1 | 18,5 | 14,4 | 35,0 | 30,9 | 10,9 | 24,0 | 61,0 | 20 | |||||||||||||
| HVF10G04 | 10 | G1/2" | 17,5 | 24 | 19,3 | 21,2 | 40,5 | 8,0 | 20,1 | 20,0 | 14,4 | 36,5 | 30,9 | 10,9 | 24,0 | 82,0 | 20 | |||||||||||||
| HVF12G02 | 12 | G1/4" | 20,5 | 19 | 19,3 | 21,2 | 40,5 | 6,5 | 22,8 | 20,6 | 17,6 | 37,1 | 34,1 | 10,9 | 24,0 | 69,0 | 20 | |||||||||||||
| HVF12G03 | 12 | G3/8" | 20,5 | 20 | 19,3 | 21,2 | 40,5 | 6,5 | 22,8 | 20,1 | 17,6 | 36,6 | 34,1 | 10,9 | 24,0 | 68,0 | 20 | |||||||||||||
| HVF12G04 | 12 | G1/2" | 20,5 | 24 | 19,3 | 21,2 | 40,5 | 8,0 | 22,8 | 21,6 | 17,6 | 38,1 | 34,1 | 10,9 | 24,0 | 76,0 | 20 |
